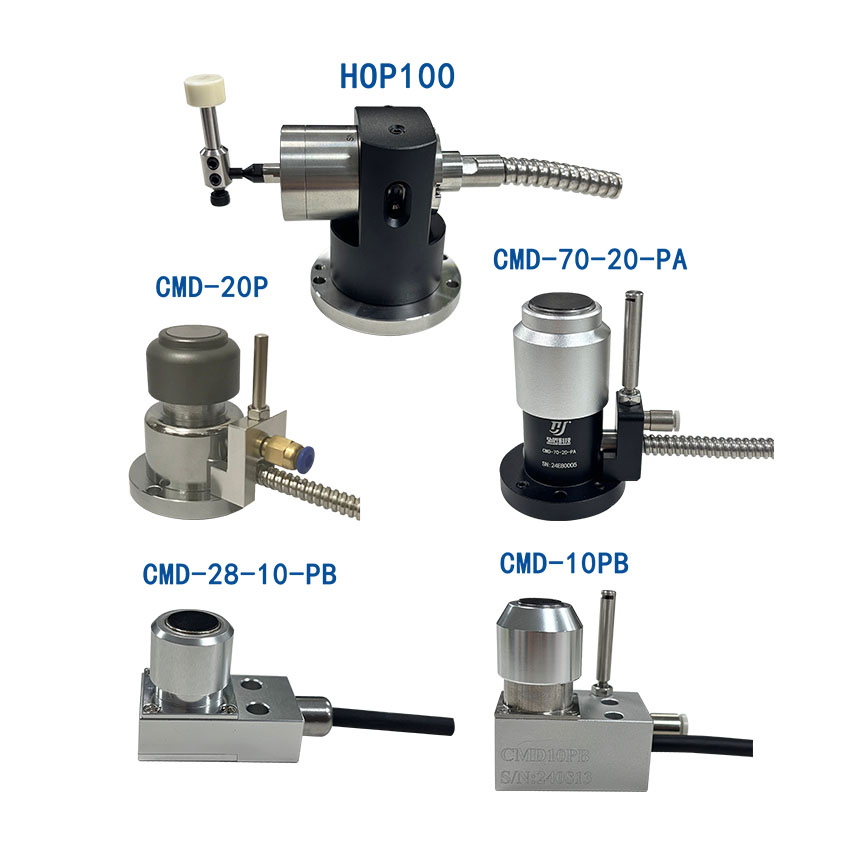

弘匠對刀儀是深圳市弘匠科技有限公司生產的精密對刀設備，該公司脫胎于 “弘揚匠工精神”，采用德國和日本的技術，專注于生產 “精密機械式傳感器” 相關產品4。弘匠對刀儀具有以下特點和優勢2：
- 高精度測量：能實現快速、精確的工件定位及尺寸測量，可將對刀精度控制在幾個微米范圍內，為后續加工奠定精確基礎。
- 提高加工精度：通過準確測量刀具的長度和徑向尺寸，自動校正機床系統中刀具的偏置參數，從而顯著提高加工精度。
- 實時監控與調整：支持在線實時檢測，能夠及時發現并糾正加工誤差，確保工件符合設計要求。同時，系統能根據測量結果自動調整加工參數，提高產品質量的一致性。
- 預防刀具損壞：能夠預先識別刀具崩損，并發出警示停機，防止因刀具問題導致的連環撞刀和工件報廢。
- 縮短對刀時間：相較于傳統對刀方式，使用弘匠對刀儀可以大幅縮短對刀時間，減少輔助時間，增加機床的生產能力。
- 減少人為誤差：在機床內部直接測量，避免了手動對刀所需的復雜步驟和人為誤差，提高了刀具設置的可重復性。
- 自動化操作：能夠代替人工進行自動分中、尋邊、測量等操作，并根據測量數據自動修正坐標系，實現自動刀補，降低了操作人員的勞動強度。
- 耐用性強：選用靠譜材料和先進工藝制造，確保產品在惡劣的工業環境中仍能保持穩定性和耐用性。
以數控車削中心對刀儀為例，其使用方法如下3：
- 安裝對刀儀：將對刀儀安裝在定位支撐座上，把支撐座上方的把手逆時針旋轉約 120° 安裝對刀儀，使檢測頭附近的指示燈亮（綠色），再將把手旋轉回原位。然后將刀具移至對刀儀附近，用內六角扳手扳動對刀塊下方的螺釘，調整對刀塊，使刀尖對準對刀塊中間部分后扳緊螺釘。
-
對刀儀的使用：先使用試切對刀法對刀，將測得的坐標值輸入到相應刀具的位置補償中。然后進行對刀儀的校正，包括安裝對刀儀、校正對刀塊，在 X、Z 方向分別進刀至距對刀塊約 3mm 左右，調出對刀儀對刀專用程序進行標定（此時要保留刀具位置補償中的初始值），執行完后再調用另一個對刀專用程序，最后清除刀具中的初始坐標值。對于后續刀具的檢測，如第二把刀，需在 MDI 模式下輸入刀具號并換刀，手動將刀具移動至刀尖距對刀塊大約 3mm 左右，調用對刀程序，清除其公共位置補償中的補償數值，自動運行程序后，即可得到該刀具的補償值。
